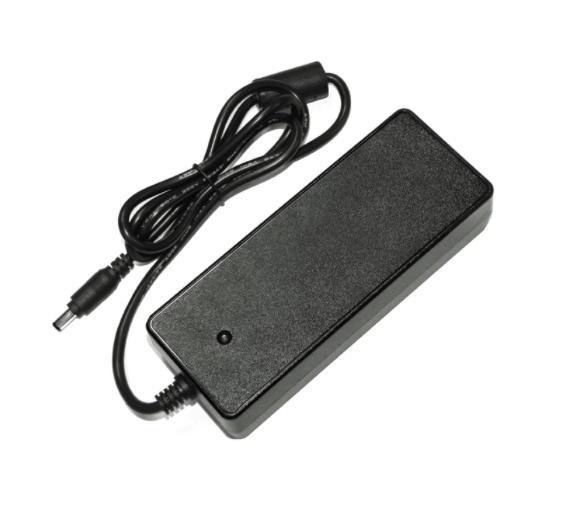

在學電源適配器電路中，要學會分析電路，就從了解電路的三種狀態開始。電路有哪三種狀態：通路(負載)、短路、開路(空載)三種狀態下的電源適配器電壓分別是 U=E-IR， U=0。U=E，以下內容分別介紹這三種狀態的具體情況。

1、通路狀態：
通路就是電路中的開關閉合，負載中有電流流過。在這種狀態下，電源適配器端電壓與負載電流的關系可以用電源適配器外特性確定，根據負載的大小，又分為滿載、輕載、過載三種情況。負載在額定功率下的工作狀態叫額定工作狀態或滿載;低于額定功率的工作狀態叫輕載;高于額定功率的工作狀態叫過載。由于過載很容晚燒壞電器，所以一般情況都不允許出現過載。

2、短路狀態
如果外電路被阻值近似為零的導體接通，這時電源適配器就處于短路狀態，在這種狀態下，電路中的電流(短路電流)I≈E/R 。我們知道，電源適配器的內阻一般都是很小的，因而短路電流可能達到非常大的數值，這將電源適配器有燒毀的危險，必須嚴格防止，避免發生。
防止短路的最常見方法是在電路中安裝保險管。保險管中的熔絲是由低熔點的鉛錫合金、銀絲制成。當電流增大到一定數值時，保險絲首先被熔斷，從而切斷電路。

在短路狀態下電源適配器的端電壓為：
U=E-IR≈E-E/R*R=0
可見，短路狀態的主要特點是：短路電流很大，電源適配器端電壓為零。
這里需要說明，通常電源適配器的內阻都基本不變并且數值很小，所以可近似認為電源適配器的端電壓等于電源適配器電動勢。今后若不特別指出開標出電源適配器內阻時，就表示內阻很小，可以忽略不計。

3.開路狀態
開路就是電源適配器兩端開電路某處斷開，電路中沒有電流通過，電源適配器不向負載輸送電能。對于電源適配器來說，這種狀態叫空載。開路狀態的主要特點是：電路中的電流為零。電源適配器端電壓和電動勢相等。
這三種狀態，在我們生活中隨處都可以看到，如將電燈的開關合上，電燈發亮，這就是一種通路狀態，如果開電燈，同時開冰箱、空調、電飯煲、電視、電腦、音箱、電炒鍋，這時負載比較多，容晚出現過載現象，當過載時電線容易冒煙起火。當把開關合上時，電燈滅了，這是一處開路狀態。而當二根電線(火線、零線)外皮被老鼠弄破損，造成二根線碰在一起，就會造成短路，如有過流開關，則過流開關馬上工作，如沒有過流開關，則馬上冒煙起火。
